  Главная Пресс-центр Избранные объекты Здания

Балки с гофрированными стенками


Местоположение:  г. Киев, Украина
Расчет:  Лира 9.0, Лира 9.2 - Киевский национальный университет строительства и архитектуры



Исследования проводились на кафедре металлических и деревянных конструкций Киевского национального университета строительства и архитектуры и НИИАСС

Решался комплекс исследовательских задач, цель которых заключалась в исследовании НДС конструкций из сварных двутавров с тонкой стенкой, укрепленных поперечными гофрами различных очертаний.

Основные задачи:


  • исследование эффективности различных форм и параметров гофров на устойчивость стенки;
  • исследование влияния начальных несовершенств на устойчивость стенки;
  •  сравнение с результатами натурных экспериментов.
  • Моделирование выполнялось с помощью линейных и геометрически нелинейных КЭ оболочки. Для исследования устойчивости гофрированных стенок за границей упругого поведения материала использовались КЭ оболочки, учитывающие одновременно геометрическую и физическую нелинейность. Диаграммы работы стали задавались в виде кусочно-линейных зависимостей на основе унифицированной диаграммы работы пластичной стали или степенных функций.

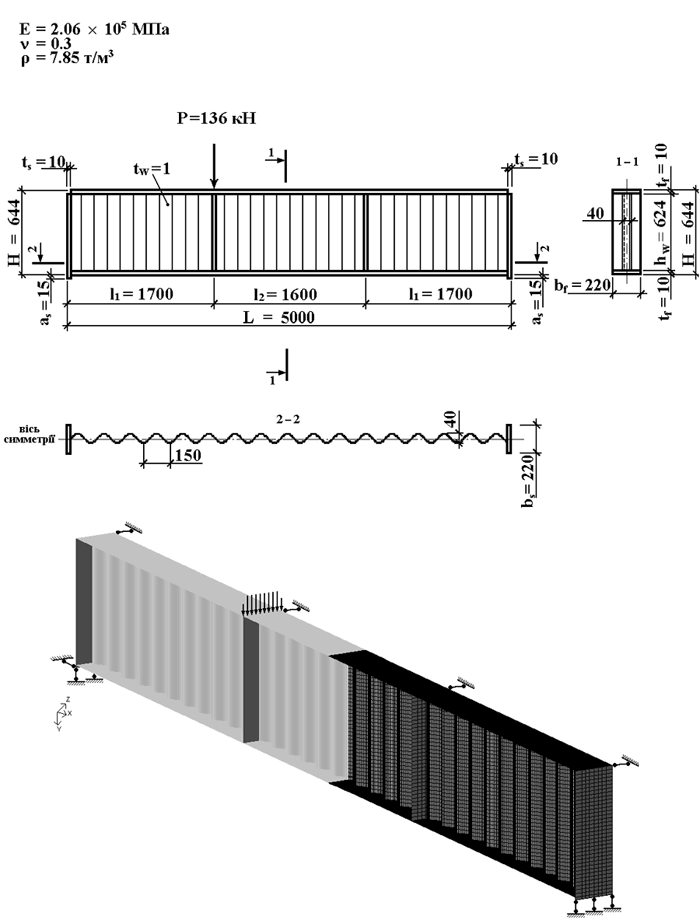

    Рис.1

    Рис.2

    Рис.3

    Рис.4

    Рис.5
